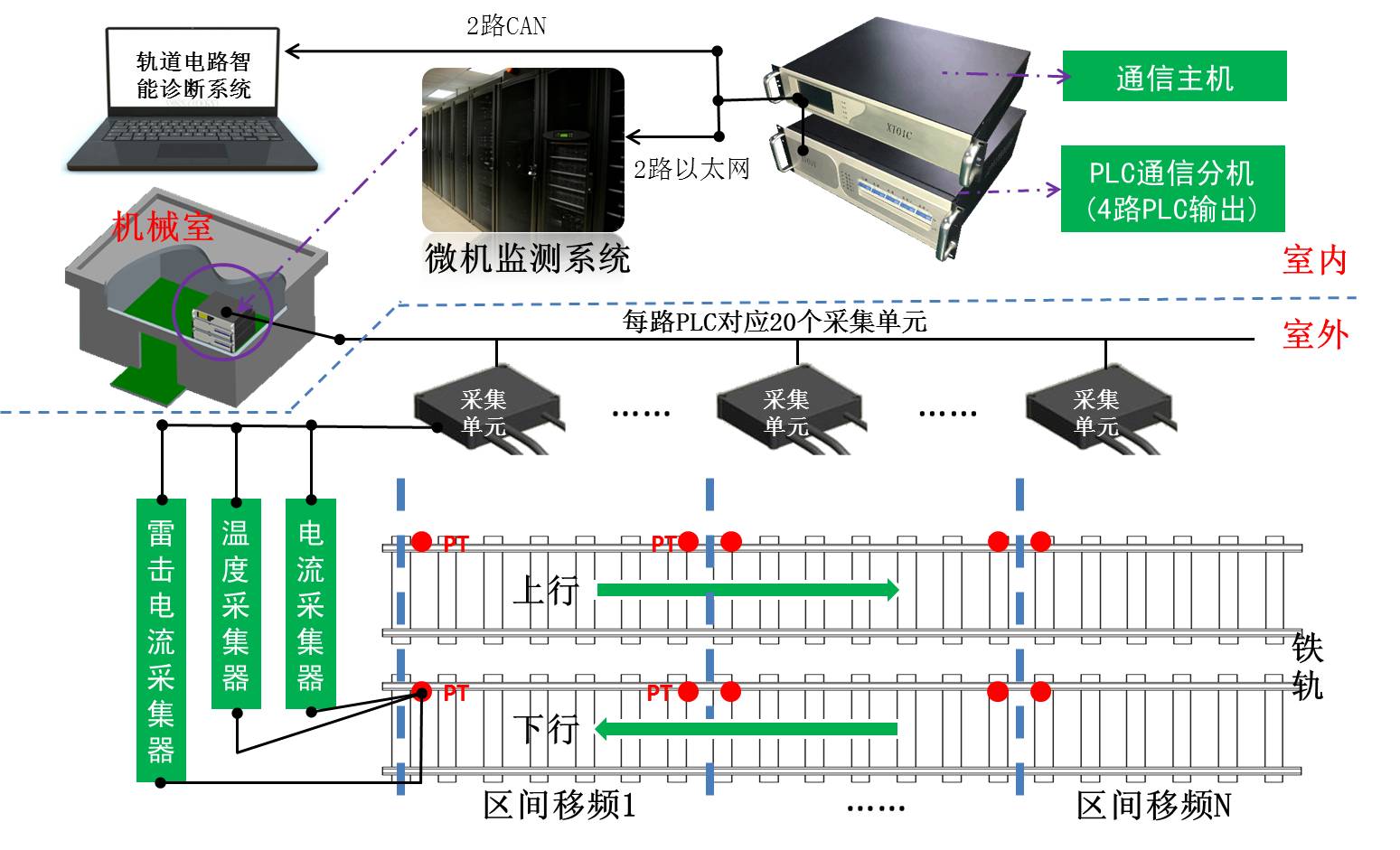

本系統為ZWP-2000A軌道電路室外監測系統，是ZPW-2000A軌道電路智能診斷系統的子系統，為智能診斷系統提供監測數據：
1、發/受端電纜側電流。
2、發/受端鋼軌引接線電流。
3、防雷模塊狀態（劣化、脫鉤）監測、報警。
4、溫度監測。
1、高可靠：外置測頭：防水、防腐；
采集單元：防水、防塵、抗震性能優越。
2、獨有性：可監測防雷模塊劣化狀態，脫鉤情況并給出報警。
3、抗干擾：采集單元可抗3000V群脈沖，全隔離（電流、溫度、地址、電源、載波），避免各信號之間的相互干擾。
4、特殊性：電流采集器采用低電感工藝，開路電感低至5H，以消除對被測線路的影響。
5、自適模式：各節點自動分析接收的各載 波的信號質量，自動采用最佳調制方式，確保通訊速率和通訊質量。
6、自動中繼：自動判斷通訊狀態，以實現最佳路由、路徑。
7、自動組網：載波通訊地址（非產品地址）無需手工設置，系統自動完成。
8、自動增益：可椐電源和線路的干擾情況，自動調節信躁比和信號強度，對信號實現最小的衰減和最佳接收，最大限度地抑制來自電力線上的噪聲干擾和降低PLC功耗。
9、自動恢復： 產品受干擾非正常工作時，30秒內自動重啟和入網。
一、通訊主機：
1、通訊功能：
4路RS485輸入，2路CAN總線輸出，上傳至軌道電路智能診斷系統，2路以太網輸出，上傳至微機監測系統
2、.顯示功能：
1）各PLC通道及基本參數設置；
2）每個PLC通道各采集單元在線狀態；
3）各采集單元的數據（電流、溫度）及狀態。
二、PLC通信分機
1.為采集單元提供4路220V電源；
2.將供電線路和通信之間安全隔離；
3.為通信主機提供220V電源；
4.最大帶載：4路PLC通信，每路最大距離15km，最大采集單
元20個；
5.通訊端口：4路載波、 4路RS485；
6.系統隔離：電源端口、通訊端口、各通訊端口相互隔離。
三、采集單元
1.多路信號采集
2.各路間相互隔離
3.傳輸距離遠，可達3.5KM
4.電力載波通訊（PLC)輸出
5.PLC技術先進，抗干擾能力強
6.可自動中繼、自動組網、自動增益、自動恢復
7.鐵路防火型外殼
四、信號采集器種類
1、見具體資料介紹
